Y43H型 蒸汽减压阀
一、结构特点和用途 本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等件组成。
导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等件组成。本产品在普通减压阀基础上作了很大改进,了活塞面积,改变了节流结构。改变了密封形式,了过流面积等等,从而在敏度、流量、寿命等方面大大了性能。 本产品主要用于蒸汽管路,适用于流量大流量变化大,压力变化大的蒸汽管路。
二、性能规范
型号
Y43H-16
Y43H-25
Y43H-40
Y43H-64
Y43H-100
Y43H-160
Y43H-250
Y43H-320
公称压力
PN (MPa)
16
25
40
64
100
160
250
320
强度压力
PS(MPa)
2.4
3.8
6
9.6
15.0
24.0
37.5
48
进口压力
P1(MPa)
≤1.6
≤2.5
≤4
≤6.4
≤10.0
≤16.0
≤25.0
≤32.0
出口压力
P2(MPa)
0.05~1.1
0.1~1.6
0.1~2.5
0.5~3.5
0.5~4.5
1.0-6.0
1.0-6.0
适用介质
蒸汽等高温气体
工作温度
≤300℃
≤350℃
≤400℃
≤450℃
压力特性
偏差
稳定流动状态下,当流量等参数不变时,进口压力在80~105%的压力(工作)范围内变化,
其出口压力的偏差值△P2P≤±5%P2
流量特性
稳定流动状态下,当进口压力等参数不变时,流量在20~100%的******流量范围内变化,
其出口压力的偏差值△P2G≤ ±10%P2
静态特性
稳定流动状态下,当进出口压力和流量等参数的变化,所引起出口压力的变化值
△P2≤±10%P2(△P2+△P2G)
漏泄量
为******流量的0.1~0.5%
说明:本性能规范按GB12244、45、46-89之标准实施。
三、主要零件材料
零件名称
材料
PN16-25KG/cm2
PN40-64KG/cm2
阀体、上盖、下盖、帽盖
WCB
铸钢/锻钢
主导盘、主阀座、导阀盘、导阀座
不锈钢
主阀弹簧、导阀弹簧
铬钒钢
调节弹簧
硅锰钢
缸套
碳素钢
活塞
锡青钢
活塞环
合金铸铁
膜片
调节螺栓

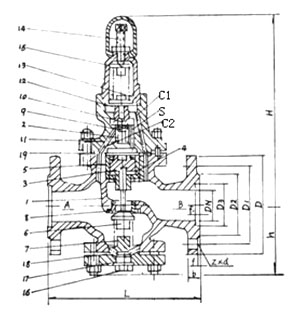

四、结构说明和作用原理
1.阀体2.上盖3.活塞4.缸塞5.活塞环6.主阀盘7.主阀弹簧8.主阀座9.导阀盘
10.导阀座11.导阀弹簧12.膜片13.调节弹簧14.调节螺栓15.帽盖16.螺塞17.下盖18、19.垫片
1、本阀由阀体、上盖、活塞、弹簧、主阀、导阀、膜片等部件组成。阀体下部有下盖、主阀弹簧、主阀盘。主阀弹簧支承主阀盘,使主阀盘与体内主阀座处于密封状态。阀体上部有活塞、活塞环、缸套等。待活塞受介质压力后靠缸套导向推动主阀盘,使阀开启。上盖内有导阀弹簧、导阀盘、导阀座、膜片等。导阀弹簧支承导阀盘,使导阀盘与导阀座处于密封状态 。帽盖内有调节弹簧,调节螺栓,便于调节所需的工作压力。
2、本阀出厂时,主阀与导阀是关闭的。使用时,顺时针方向旋转调节螺栓,顶开导阀盘,介质由“C1 ”道通入导阀进入“S”道,靠介质压力推动活塞,使主阀盘开启,介质流向阀后,同时由“ C2 ”道进入膜片下腔。当阀后压力超过调定压力时,推动膜片压缩调节弹簧,导阀渐渐闭合,流入活塞上部介质减压少,活塞上升,使主阀在主阀弹簧的作用下也渐渐闭合,A腔流向B腔介质减少,阀后压力下降。阀后压力的微小变化,影响膜片和调节弹簧的平衡使膜片上下移动,推动导阀和活塞工作,迫使主阀上下移动控制介质流量,所以阀后压力保持稳定。

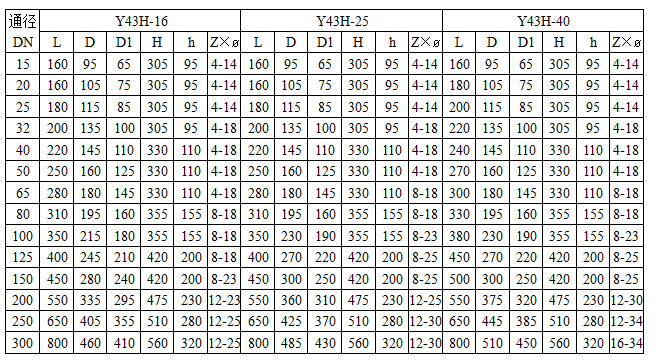

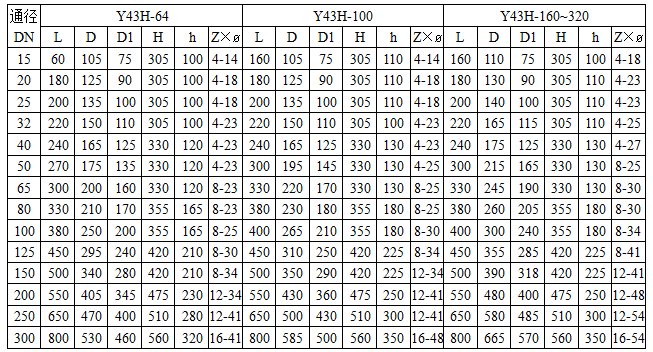

五、连接尺寸(mm )
六、安装注意事项

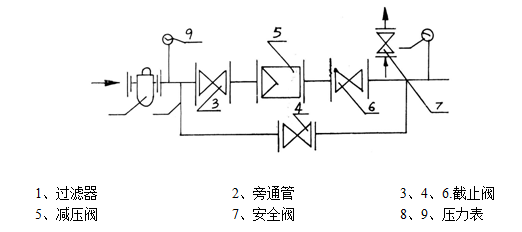

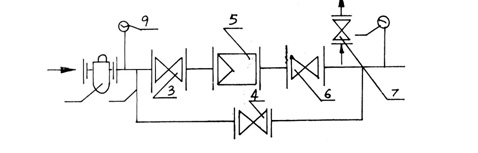

1、本阀安装前应仔细核对使用情况是否与标牌规定相符。 2、本阀安装在水平管道上,上盖处于垂直位置,阀体所示箭头与介质流向。 3、本阀在管道上的安装,采用下列示意图:
1.
4、本阀在管路上只作减压用,不作截止用、使用介质经过滤器过滤。 5、使用时,将调节螺钉顺时针方向缓慢旋转,使出口压力升至所需压力,调整后,将锁紧螺母扳紧,拧上罩。
