一、概 述:
ZZY型自力式压力调节阀外加能源,利用被调介质自身能量为动力源,引入执行机构控制阀芯位置,改变两端的压差和流量,使阀前(或阀后)压力稳定。具有动作敏,密封性好,压力设波动小等优点,应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。

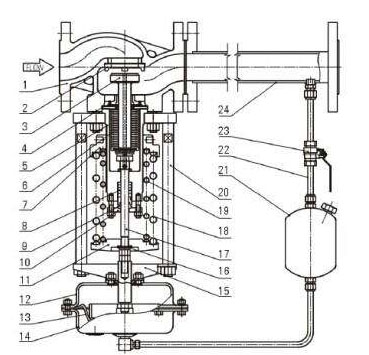

1、阀体2、阀座3、阀芯4、垫圈5、上阀盖6、波纹管组件7、压力调节盖8、填料9、填料压套10、填料压板11、弹簧座12、下膜盖 13、膜片14、上膜盖15、托板16、滚针轴承17、阀杆18、外圈弹簧19、外圈弹簧20、立柱21、冷凝器22、取压管23、截止阀24、取压接管 本系列产品有单座(ZZ)、套筒(ZZYM)、双座(ZZYN)三种结构:执行机构有薄膜式、活塞式二种:作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。产品公称压力等有PN16、40、64;阀体口径范围DN20~300;泄漏量等有II、IV和VI能三档;流量特性为快开;压力分段调节从15~0KPa。可按需要组合用户工况要求。

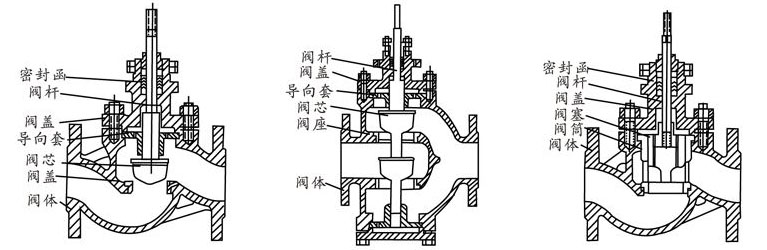

自力式单座调节阀 自力式式双座调节阀 自力式套筒调节阀
二、主要技术参数和性能指标
公称通径 (DN) 20 25 32 40 50 65 80 100 125 150 200 250 300 额定流量系数(KV) 7 11 20 30 48 75 120 190 300 480 760 1100 1750 额定行程mm 8 10 14 20 25 40 50 60 70 公称压力(MPa) 1.6 4.0 6.4 压力调节范围 15~50 40~80 60~140120~220 160~220 200~260 240~300 280~350 330~400 380~450 80~560 540~620 600~700 680~800 780~900 880~1000 950~1500 1000~2500 (特殊可按照客户要求设定) 流量特性 快开 调节精度% ±5 适用温度℃ ≤350 1.允许泄漏量 硬密封(1/h) 单座:≦10-4阀额定容量(IV)级;双座、套筒:≦5×10-4 阀额定容量(II级) 软密封(1/h) 0.15 0.30 0.45 0.60 0.90 1.7 4.0 6.75 11.10 16.0 2.减压比 ****** 10 最小 1.25
15~50 40~80 60~140120~220 160~220 200~260
240~300 280~350 330~400 380~450 80~560 540~620
600~700 680~800 780~900 880~1000 950~1500 1000~2500
(特殊可按照客户要求设定)

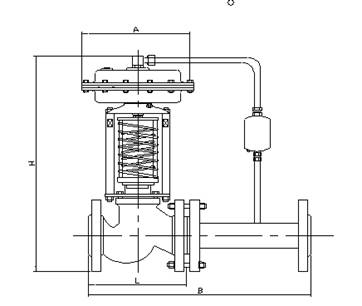

三、外形尺寸(mm)
公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300 法兰接管尺寸(B) 1800 2000 2200 法兰端面距(L) 压力调节范围(KPa) 15-140 H 475 520 540 710 780 840 880 915 940 1000 A 280 308 200-500 H 455 500 520 690 760 800 870 880 900 950 A 230 120-300 H 450 490 510 680 750 790 860 870 890 940 A 176 194 280 480-1000 H 445 480 670 740 780 850 860 880 930 A 176 194 280 600-1500 H 445 570 600 820 890 950 1000 1100 1200 A 85 96 1000-2500 H 445 570 600 820 980 950 1000 1100 1200 A 85 96 重量(kg) 26 37 42 72 90 114 130 144 180 200 250 导压管接头螺纹 M1.6×1.5

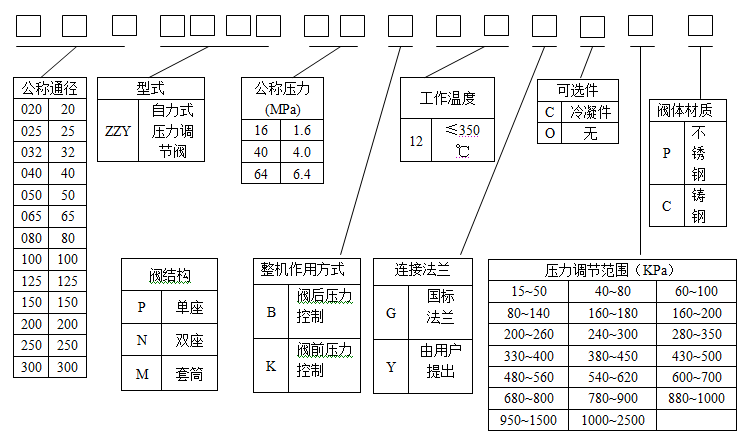

四、型号说明
